BNC連接器線束是視頻監控和射頻測試設備中不可或缺的組件。它通過高質量BNC接口和同軸線纜，實現信號的可靠傳輸，保證視頻清晰、射頻信號穩定。本文將詳細解析BNC連接器線束在視頻監控和測試設備中的應用與優勢。

一、BNC連接器線束的基本結構

BNC連接器線束主要由以下部分組成：

• BNC連接器：公頭或母頭，螺紋或卡扣設計

• 同軸線纜：中心導體 + 絕緣層 + 屏蔽層

• 護套：保護線纜并提高耐用性

線束整體性能決定信號傳輸的穩定性和可靠性。

二、視頻監控系統中的應用

在視頻監控系統中，BNC連接器線束主要用于：

• 攝像頭到錄像設備的信號傳輸

• 監控系統分布式布線

• 模擬視頻與數字視頻接口連接

高質量BNC線束可確保圖像清晰、延遲低、干擾少，是安防系統的核心連接方案。

三、測試設備中的應用

在射頻測試、實驗室儀器和測量設備中，BNC連接器線束廣泛應用于：

• 示波器、頻譜分析儀等儀器的射頻連接

• 信號發生器與被測設備之間的精密傳輸

• 高頻實驗室布線與測試環境搭建

BNC線束提供穩定阻抗、低衰減、抗干擾的信號傳輸，保證測試結果精準可靠。

四、BNC連接器線束的優勢

使用BNC連接器線束在視頻監控與測試設備中具有以下優勢：

• 穩定連接：螺紋或卡扣設計保證接頭牢固

• 信號完整：良好的屏蔽層減少電磁干擾

• 多規格選擇：50Ω或75Ω阻抗適配不同系統

• 易于安裝：標準化接口方便現場布線

優質線束可顯著提升系統整體性能和可靠性。

五、選型建議

在選型BNC連接器線束時，應考慮：

• 阻抗匹配：視頻系統通常75Ω，射頻系統通常50Ω

• 線纜長度：根據布線路徑和距離選型，避免信號衰減

• 環境因素：室外或工業環境需選耐候護套

• 接口類型：直型或彎型BNC接口，根據安裝空間選擇

合理選型可最大化線束性能。

六、BNC連接器線束應用總結

BNC連接器線束憑借穩定連接、低衰減和抗干擾特性，在視頻監控和測試設備中發揮關鍵作用。通過合理選型和規范使用，可確保系統信號傳輸穩定可靠，提升工程效率與運行質量。

The post BNC連接器線束｜視頻監控及測試設備 appeared first on BNC接頭網.

在現代通信設備中，射頻信號的穩定傳輸至關重要。BNC接頭射頻線以其標準化接口、可靠連接和優異的屏蔽性能，成為通信設備、網絡系統和測試儀器中常用的連接解決方案。本文將詳細解析BNC射頻線在通信信號傳輸中的應用和優勢。

一、BNC接頭射頻線在通信系統中的作用

BNC射頻線主要用于：

• 射頻信號傳輸：確保無線通信、廣播和網絡設備之間的信號穩定

• 設備互聯：將信號源與接收端可靠連接

• 測試與測量：連接示波器、頻譜分析儀等儀器進行射頻測試

其標準化接口設計，使工程部署更便捷。

二、BNC射頻線關鍵性能指標

通信設備對射頻線要求嚴格，核心性能指標包括：

1. 特性阻抗：50Ω或75Ω，與設備匹配

2. 頻率范圍：決定可傳輸信號類型及帶寬

3. 信號衰減：低衰減保證長距離傳輸穩定性

4. 屏蔽性能：防止電磁干擾，提高信號完整性

5. 連接器牢固性：避免松動造成信號丟失

性能指標直接關系到通信信號質量。

三、BNC射頻線在通信設備中的典型應用

常見應用場景包括：

• 無線基站信號傳輸

• 網絡通信設備接口連接

• 射頻測試與測量實驗

• 衛星通信及有線廣播系統

不同場景可根據頻率、長度和屏蔽等級選擇合適BNC射頻線規格。

四、BNC射頻線選型建議

選型時應注意：

• 阻抗必須與通信設備一致

• 線纜長度應滿足布線需求，避免信號衰減過大

• 屏蔽層選擇需考慮環境電磁干擾強度

• 接頭類型（公頭/母頭、直型/彎型）需符合設備接口要求

合理選型可提升通信系統穩定性。

五、使用BNC射頻線的優勢

使用BNC射頻線進行通信設備信號傳輸的優勢包括：

• 連接可靠：螺紋或卡扣設計保證牢固

• 信號穩定：高質量線材和屏蔽減少干擾

• 安裝簡便：標準化接口易于批量工程部署

• 適用廣泛：覆蓋視頻、射頻和通信系統多種場景

其穩定性和標準化使BNC射頻線成為通信系統首選方案。

六、BNC接頭射頻線在通信設備中的總結

BNC接頭射頻線憑借高可靠性、低衰減和優秀的屏蔽性能，為通信設備信號傳輸提供穩定保障。在通信系統設計與工程布線中，選擇合適規格的BNC射頻線，可確保信號穩定、干擾少，提升系統整體性能。

The post BNC接頭射頻線｜通信設備信號傳輸 appeared first on BNC接頭網.

你好！我是**德索連接器（Dosin Connector）**的應用工程師。RG316 鍍銀射頻連接線由于其優異的耐高溫與高頻性能，是工業級線束加工中的熱門需求。在射頻測試與系統集成領域，RG316 同軸電纜因其出色的物理特性，始終是工程師的首選。德索連接器（DESO）現提供全系列?BNC彎公頭轉BNC直公頭?射頻連接線加工服務，旨在為狹小空間提供高性能的 50 歐姆傳輸保障。

The post RG316-50電纜同軸線 BNC彎公頭轉直公頭射頻連接線加工方案 appeared first on BNC接頭網.

高頻穩定傳輸：RG-316 BNC射頻電纜組件線束加工定制

在航空航天、通信基站及高端醫療設備中，對射頻跳線的耐溫性與信號一致性有著近乎苛刻的要求。**德索連接器（DESO）**深耕精密線束加工領域，為您提供高性能 RG-316 BNC 公轉公/公轉母射頻組件的專業定制服務。

RG-316 線材的核心優勢

作為精密射頻連接的首選，RG-316 相比普通同軸線具有顯著的技術指標提升：

• 耐極端高溫：采用 PTFE（聚四氟乙烯） 絕緣材質，工作溫度可達 $-55^{\circ}\text{C}$ 至 $+200^{\circ}\text{C}$，無懼嚴苛工業環境。

• 信號低損耗：內導體采用鍍銀銅線，極大提升了導電率并降低了高頻下的趨膚效應損耗。

• 卓越的屏蔽性能：高密度鍍銀銅絲編織屏蔽層，確保了極佳的電磁兼容性（EMC）。

德索精密加工工藝：定義行業標準

我們深知“連接器+線纜”不只是物理堆疊，加工工藝才是決定 VSWR（電壓駐波比）的關鍵。

1. 自動化剝線：零損傷工藝

利用精密自動剝線設備，嚴格控制剝線尺寸公差。確保不傷及 RG-316 纖細的鍍銀編織層，維持同軸結構的完整性。

2. 精準壓接與電氣連接

• 中心針焊接/壓接：通過顯微操作確保中心針與內導體連接牢固，接觸電阻降至微歐級。

• 360° 全環壓接：外導體采用全環壓接工藝，確保抗拉強度的同時，實現全方位的電磁密封。

3. 性能測試保障

每一條出廠的 RG-316 BNC 線束均需通過：

• VNA 矢量網絡分析：測試回波損耗（Return Loss）與插入損耗（Insertion Loss）。

• 抗拉力驗證：確保接頭與線纜結合處能承受高強度的機械拉拽。

技術規格與定制參數

為什么選擇德索加工？

• 響應速度：擁有 75+ 種型號儲備及海量接頭現貨，加工周期縮短 30%-50%。

• 復雜方案解決：支持雙直角定位角度定制，解決復雜機柜內的“扭力”問題。

• 全程可追溯：每批次加工均附帶測試報告，符合 ISO 與行業質量標準。

德索工程師建議：

如果您的設備工作頻率超過 2GHz，RG-316 是比 RG-174 更穩定、壽命更長的選擇。

您是否需要我為您核算 RG-316 相比 RG-174 在相同長度下的衰減差異？或者您有具體的加工圖紙需要我們評估？

The post RG-316 BNC射頻電纜組件線束加工定制 appeared first on BNC接頭網.

產品檔案與核心規格

• 連接器類型：BNC 公頭 (J) 到 BNC 公頭 (J)

• 線材型號：RG174 高柔性同軸電纜

• 線芯結構：7*0.16mm 精密絞合

• 屏蔽層材質：優質銅絲編織屏蔽

• 絕緣材質：聚乙烯 (PE)

• 護套顏色：經典黑色

德索工程師的技術解析

1. 卓越的柔韌性與結構設計

RG174 線纜憑借其 7 股 絞合線芯設計，具備極佳的彎曲性能。相比實心線芯，這種多股結構更耐疲勞，非常適合示波器跳線、實驗臺布線等需要頻繁插拔和移動的場景。

2. 多樣化接口組合（定制加工）

我們支持多種 BNC 接口形式的自由組合，滿足您不同空間的布線需求：

• BNC 公頭轉 BNC 公頭：標準直頭連接。

• BNC 公頭轉 BNC 彎公頭：節省深度的 90° 方案。

• BNC 彎公頭轉 BNC 彎公頭：極致緊湊空間的理想選擇。

3. 精準長度定制

不同于市場上單一的規格，德索提供多達 28 種標準長度 選項，從 8CM 的超短轉接線到 10M 的遠距離延長線均可加工。此外，我們還支持特殊長度的非標定制，確保您的布線“不多一分，不少一寸”。

加工參數一覽表

為什么選擇德索進行線束加工？

• 嚴苛品控：每一根射頻跳線在出廠前均經過導通測試、絕緣測試及駐波比（VSWR）抽檢。

• 柔性交付：無論是單根樣線需求，還是萬級大宗訂單，我們均能快速響應。

• 方案優化：我們的工程師團隊可根據您的應用頻率（如 1GHz 或 3GHz）為您推薦最合適的壓接方案。

咨詢與下單

德索連接器目前擁有 75 個規格型號 儲備，無論您需要的是標準 BNC-JJ 跳線還是特殊的彎頭組件，我們都能為您提供最優的性價比方案。

工程師建議：

在選擇 RG174 線束時，若應用環境存在劇烈震動，建議選用帶熱縮管加固的加工工藝。您需要我為您核算 3M 或 5M 規格的加工周期，還是需要獲取更詳細的衰減參數表？

The post RG174柔性同軸射頻跳線 BNC-JJ BNC公轉公連接線 BNC雙公頭延長線 appeared first on BNC接頭網.

在現代無線通信與精密儀器布線中，如何在有限的機箱空間內實現高效、穩定的信號傳輸？**德索連接器（DESO）**憑借深厚的線束加工底蘊，為您深度解析 RG174/U BNC（直角至直角）同軸線纜組件的工藝核心與應用價值。

行業痛點：為什么選擇“雙直角”BNC線束？

在很多工業現場，設備背板距離墻體或機柜壁極近。傳統的直式 BNC 接頭不僅占用空間，且極易導致線纜因過度折彎而產生阻抗不連續。

德索加工方案的核心優勢：

• 空間布局優化：雙 90° 直角設計，讓線纜緊貼設備面板平行走線，布線美觀度提升 60%。

• 機械應力釋放：有效分擔連接器接口處的重力負擔，顯著延長設備接口的使用壽命。

• 信號損耗控制：通過精密壓接工藝，解決直角彎頭處易產生的物理形變，降低回波損耗（Return Loss）。

德索精益加工工藝：每一毫米都精準把控

作為專業的線束加工商，德索不只是簡單的組裝，我們通過以下四道工序確保每一條 RG174 線束均達到“電信級”標準：

1. 線材預處理（RG174/U 選材）

我們采用高柔韌性 RG174/U 同軸電纜，其多股內導體結構確保了在頻繁動態彎曲下，信號傳輸依然穩定。

2. 精密剝線與相位控制

利用高精度激光/自動剝線機，確保屏蔽層、絕緣層、內導體的剝皮長度公差控制在 $\pm 0.1 \text{ mm}$ 以內。對于雙直角組件，我們會根據客戶需求調整兩個接頭的相對角度（Clocking），確保安裝時無需扭轉線纜。

3. $50 \Omega$ 阻抗一致性壓接

采用原廠配套壓接模具，確保屏蔽層與連接器外殼全方位接觸，實現優異的電磁屏蔽性能（Shielding Effectiveness）。

4. 嚴苛檢測流程

• VSWR 測試：確保在 DC~3GHz 頻率范圍內，駐波比符合行業最優標準。

• 抗拉力測試：接頭抗拉強度 $\ge 150 \text{ N}$。

• 電氣可靠性：100% 導通與絕緣耐壓測試，杜絕次品出廠。

技術規格參考（可定制）

應用場景

適用場景建議：

• 醫療影像設備：超聲、MRI 信號傳輸中的精密走線。

• 自動化機柜：PLC控制器與射頻模塊之間的緊湊級聯。

• 測試與測量：實驗室示波器與多通道采集系統的跳線互連。

德索工程師寄語

“連接的精度，決定了數據的深度。” 我們深知每一根 RG174 線束在系統中的樞紐作用。無論您需要極短的機內跳線，還是長距離的抗干擾傳輸線，德索都能為您提供定制化的加工方案。

立即開始您的定制流程：

如果您需要獲取這款 RG-174 雙直角 BNC 線束的正式報價，或者需要針對 RG316 / RG58 線材進行方案對比，請隨時點擊下方咨詢按鈕。

The post RG-174 BNC射頻連接器/同軸連接器線束加工 appeared first on BNC接頭網.

產品定制規格清單

• 線材型號：RG174/U 高柔性同軸電纜

• 特征阻抗：$50 \pm 2 \Omega$

• 接口 A：BNC 公頭（90° 彎頭/直角式）

• 接口 B：BNC 公頭（90° 彎頭/直角式）

• 加工長度：按需定制（精準至 $\pm 2\text{mm}$）

工程師深度解析：為何選擇德索加工？

1⃣ 空間利用率的極致優化

雙直角設計允許線纜在兩個端點均實現**“貼壁走線”**。這不僅能讓機柜內部整齊劃一，更重要的是避免了線束在高密度排布時受到側向拉力，大幅降低了接口松動的風險。

2⃣ RG174/U 傳輸線優勢

• 極小彎曲半徑：非常適合在狹小的機箱內部穿行。

• 高柔韌性：針對需要頻繁移動或微調位置的測試環境，耐折彎性能優于 RG58。

3⃣ 德索精密加工工藝

我們不只是連接，我們更關注信號的完整性：

• 內芯焊接/壓接控制：通過顯微級檢查，確保焊點圓潤、無虛焊，保證 $50 \Omega$ 阻抗連續性。

• 雙層熱縮套管保護：在接頭與線纜連接處加裝帶膠熱縮管，增強抗拉強度，防護等級更高。

加工技術參數（可依據行業調整）

德索加工定制流程

作為您的加工合作伙伴，我們提供：

1. 方案確認：根據您的設備間距，建議最合適的直角相對角度（Clocking/定位角度）。

2. 極速打樣：最快 24 小時內完成首件確認。

3. 精益量產：全自動剝線機加工，確保每一根線束的物理參數高度一致。

4. 全檢出廠：每一條線束均經過通斷、絕緣及駐波比測試。

工程師建議

在雙直角線束定制中，**接頭的相對朝向（角度）**非常關鍵。如果兩個直角頭需要固定朝向，請在下單時告知我們，我們可以為您精準定位壓接角度，讓安裝一步到位！

The post 【線束加工】RG174/U 雙直角 BNC 高頻同軸組件定制方案 appeared first on BNC接頭網.

本期定制案例：RG174-BNC 公頭/直角公頭線束

這款 7.5ft (2.3m) 的線束組件，是我們為客戶特殊工況定制的典型方案，完美解決了窄空間內的信號傳輸難題。

核心加工優勢

• 空間優化（Space-Saving）： 采用 90° 直角 BNC 連接器，專為背板間距狹小的設備設計，有效避免線纜因過度彎曲導致的信號折損及外皮開裂。

• 極佳柔韌（High Flexibility）： 精選 RG174 優質同軸線材。由于其線徑適中且彎曲半徑小，是機箱內部走線和實驗室頻繁移動測試的“黃金選擇”。

• 精密阻抗匹配： 全線采用自動化剝線與焊接/壓接工藝，嚴格確保 $50 \Omega$ 阻抗一致性，將電壓駐波比（VSWR）控制在極低水平。

• 工業級屏蔽： 針對 RG174 細徑線材優化的屏蔽層處理工藝，有效阻隔電磁干擾（EMI），確保弱信號傳輸的純凈度。

技術參數表（支持定制更改）

德索線束加工服務流程

我們深知線束質量對設備穩定性的重要性，因此每一條線束都經過：

1. 端子壓接力測試：確保連接器與線纜結合強度。

2. 100% 導通測試：杜絕斷路、短路隱患。

3. 駐波比/衰減檢測（可選）：根據客戶要求提供頻率響應報告。

4. 環境耐受檢驗：支持高溫、鹽霧等特殊工況定制。

為什么選擇我們的定制服務？

• 快速響應：無需尋找現貨，根據您的圖紙或參數，快速打樣，縮短研發周期。

• 靈活定制：不僅限于 7.5ft。無論是 10cm 的極短跳線，還是 50m 的長線，均可加工。

• 豐富接口：除 BNC 外，還支持 SMA、TNC、N 型、MCX 等多種接頭組合。

咨詢與需求對接

沒有現貨？沒關系！我們就是您的移動倉庫和加工廠。

如果您正在尋找可靠的 RG174 同軸線束加工 合作伙伴，或者需要針對特定環境定制布線方案，歡迎聯系我！

The post RG174-BNC 公頭/直角公頭線束加工案例 appeared first on BNC接頭網.

在視頻監控、射頻測試、通信設備和工業控制等系統中，標準BNC射頻線無法完全滿足所有工程需求。通過BNC接頭射頻線定制加工，可以在線纜長度、線材類型、接口形式及工藝方面靈活調整，從而提升系統性能與安裝便利性。

一、為什么需要定制BNC射頻線

在實際工程中，定制BNC射頻線通常源于以下需求：

• 線纜長度或走線方式特殊

• 使用環境對材料、屏蔽層或護套有要求

• 接口類型或方向特殊

• 系統對信號穩定性、低損耗有更高要求

定制加工可實現設備與連接的精準匹配，保證信號傳輸可靠。

二、BNC射頻線可定制的主要內容

BNC射頻線定制加工的內容通常包括：

• 線材類型：選擇不同阻抗、低衰減或柔性線材

• 線纜長度：滿足設備布局和空間要求

• BNC接口類型：公頭、母頭、直型或彎型

• 加工工藝：壓接、焊接或混合工藝

• 護套與屏蔽優化：提高抗干擾能力和環境適應性

?? 多樣化定制可覆蓋復雜工程需求。

三、定制加工的工程優勢

通過專業定制加工，BNC射頻線可實現：

• 信號穩定：確保阻抗匹配，降低衰減

• 連接可靠：壓接或焊接工藝保證接頭牢固

• 批量一致性：適合大規模工程項目

• 安裝便利：長度和接口設計符合現場需求

定制加工可顯著提高系統整體可靠性。

四、BNC射頻線定制應用場景

定制BNC射頻線適用的場景包括：

• 視頻監控與安防系統

• 射頻測試儀器和實驗室設備

• 通信系統信號分配與接入

• 工業控制與數據采集系統

定制方案能適應復雜環境和高標準應用需求。

五、BNC射頻線定制加工注意事項

在定制加工過程中，應重點關注：

• 阻抗與頻率匹配系統要求

• 線材與連接器工藝兼容性

• 屏蔽和護套材質是否滿足環境要求

• 樣品測試是否通過信號傳輸性能驗證

前期溝通與樣品驗證是保證定制質量的關鍵。

六、BNC接頭射頻線定制加工總結

BNC接頭射頻線定制加工通過靈活設計與專業制造，為射頻和視頻系統提供穩定、高效的信號連接方案。合理定制不僅提高信號傳輸質量，也能優化設備布線，為工程應用提供可靠保障。

The post BNC接頭射頻線定制加工 appeared first on BNC接頭網.

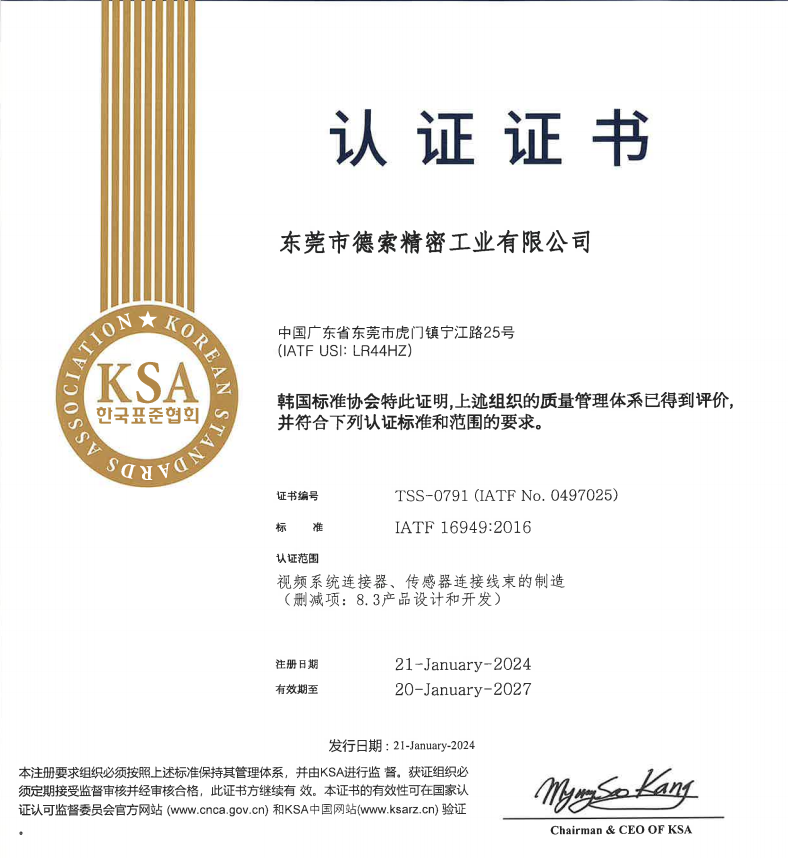

東莞市德索精密工業有限公司

權威背書 · 證書詳情

• 證書編號： TSS-0791 (IATF No. 0497025)

• 認證范圍： 視頻系統連接器、傳感器連接線束的制造

• 核心標準： IATF 16949:2016（全球汽車工業質量管理標準）

為什么 IATF 16949 認證如此重要？

IATF 16949 是國際汽車工作組制定的全球統一質量體系標準，其準入門檻極高，被譽為進入汽車供應鏈體系的“國際通行證”。

卓越品質保證

該認證強調缺陷預防、減少變差和減少浪費。德索精密將五大工具（APQP、FMEA、MSA、SPC、PPAP）深度融入生產，確保每一枚連接器、每一根線束都符合嚴苛的車規級品質。

聚焦智能駕駛

本次認證重點涵蓋了視頻系統與傳感器線束。在自動駕駛與智能座艙飛速發展的今天，德索精密正以高頻、高速的傳輸技術，賦能智能汽車的“眼睛”與“神經”。

全球客戶信賴

通過與國際接軌的質量管理體系，德索精密能夠更高效地協同全球車企與 Tier 1 供應商，提供從研發到量產的全生命周期保障。

德索制造：嚴苛標準下的精益求精

“通過認證不是終點，而是我們對質量承諾的新起點。”

在審核過程中，德索精密憑借先進的自動化生產設備、完善的檢測實驗室以及嚴密的風險管控流程，贏得了審核專家組的高度認可。

展望未來：驅動智能連接新篇章

未來，德索精密將繼續秉持“精密制造，連接未來”的愿景。我們將以 IATF 16949 體系為基石，深耕車載影音連接系統、ADAS 傳感器線束等核心領域，為全球汽車工業的智能化轉型貢獻德索力量！
