BNC母對母：結構特點、應用場景與線束解析

/在： /通過：

作者：周工｜射頻連接器與線束工程師
品牌：德索（Dosinconn）｜專注射頻與工業連接器及線束加工
官網：http://m.beijingqilin.com/

在同軸視頻、監控系統與測試鏈路中，**BNC母對母（BNC Female–Female Adapter）**是一個非常常用的小型轉接件。
它不復雜，卻在實際項目里承擔著“延長”“轉接”“穿板”的重要角色。

兩端同為母接口，可讓兩條 BNC 公頭線纜順利銜接，使系統布線更靈活、設備安裝更自由。

以下將從結構、應用、線束搭配、工程師選型建議與品牌信息五個維度進行完整解析。

?? 一、結構特點：雙母端結構，讓連接更自由

1）雙母接口（Female–Female）

兩端均為孔型接口，可直接對接兩條 BNC 公頭線纜，適用于視頻與測試延長。

2）卡口鎖緊結構

BNC 標志性的 bayonet 卡口，輕擰即可鎖定，抗振動、不易松脫。

3）金屬屏蔽外殼

多為銅殼或鋅合金，表面鍍鎳或鍍金，可有效降低外界干擾。

4）支持 50Ω / 75Ω 兩種阻抗

  • 75Ω 用于監控視頻與廣電系統

  • 50Ω 用于射頻、儀器儀表與測試設備

?? 二、應用場景：監控、廣電與測試系統的萬能轉接件

1）視頻監控系統

?? 同軸視頻線延長
?? DVR/NVR 端轉接
?? 攝像頭布線中繼點

2）廣播影像系統

?? 機位信號延伸
?? 切換臺、調音臺視頻接口適配
?? 視頻矩陣前后級轉接

3）電子測試與實驗室

?? 示波器延長跳線
?? 射頻測試平臺排線
?? 儀器儀表端口轉接

4）機柜 / 設備面板穿板

?? 母對母可作為“面板母座”使用
?? 將內部信號引出到設備外側，便于維護

?? 三、線束搭配解析：組成更靈活的布線方案

雖然 BNC母對母本身不帶線，但常與同軸線組成系統方案。

常用線材搭配：

  • RG58 / RG59 / RG6

  • 50Ω 射頻同軸線

  • 75Ω 視頻監控線

  • 機柜內部短跳線

可定制模塊：

  • 線長

  • 端接類型（BNC公頭、母頭、彎頭）

  • 屏蔽結構（單編織 / 多編織）

  • 護套（PVC、PE、耐彎折 TPU）

適用于監控工程、測試平臺、視頻采集設備等。

?? 四、工程師選型建議（實戰版）

如果正在做視頻或射頻布線，建議按以下要點選擇 BNC 母對母：

? 選擇正確阻抗

  • 視頻監控：75Ω

  • 射頻調試：50Ω

? 考慮是否要固定在面板

如果用于設備外殼，請選 帶螺母固定的穿板母對母

? 考慮插拔頻率

多次拆裝建議選擇耐插拔等級更高的工業級型號。

? 看設備端口方向

直式、穿板式、加長式可按空間布局選擇。

一句話總結：
阻抗要對，結構要穩，用途要清，才能避免信號損耗與松脫問題。

?? 品牌信息（與原版保持一致）

德索連接器（Dosinconn）｜專注射頻連接器與工業線束加工
工廠：廣東江門
主營產品：BNC / SMA / N / TNC / UHF / M12 / M8 / FAKRA 等
服務：打樣、小批量、中大批量、來圖來樣加工
應用：監控工程、通訊設備、儀器儀表、工業控制

?? 郵箱：kenconn@foxmail.com
?? 官網：http://m.beijingqilin.com/

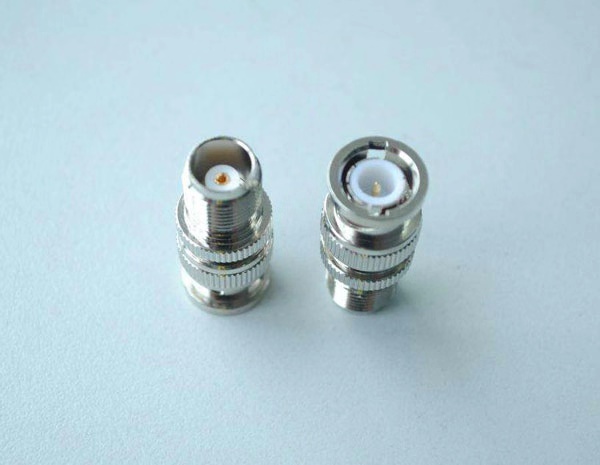

BNC公轉母連接器：結構特點、應用領域與線束定制解析

/在： /通過：

在射頻、視頻監控、測試測量設備中，BNC 公轉母連接器（BNC Adapter） 是工程師工具箱里最常見、最實用的中繼小配件之一。
它能在不改動設備接口的情況下，實現延長、適配、方向轉換等功能，是 RF 系統中不可或缺的“小接口魔法師”。

雖然體積小，但結構、屏蔽能力與穩定性都直接影響信號質量。下面我們系統解析它的結構、用途與選型關鍵點。

01｜BNC 公轉母連接器的結構特點 ??

作為一種延長或中間適配接口，BNC 公轉母連接器通常由高精度金屬件構成，結構簡單但要求穩定可靠。

核心結構特性：

  • ?? 公頭 + 母座組合：一端 BNC 公頭，一端 BNC 母座。

  • ?? 卡扣式鎖定結構：標準旋轉卡口，插拔快速穩定。

  • ?? 全金屬屏蔽外殼：降低信號衰減、抗干擾能力強。

  • ?? 50Ω / 75Ω 雙阻抗可選：滿足射頻或視頻兩大系統。

  • ?? 鍍鎳或鍍金觸點：保證低接觸電阻與長期穩定性。

02｜BNC 公母延長轉換的優勢亮點 ?

  • ?? 快速實現延長/轉換：不用焊線或換線纜，隨插隨用

  • ? 低損耗傳輸：保持阻抗一致性，穩定視頻/RF信號

  • ?? 兼容儀器設備：示波器、監控系統、檢測設備等通用

  • ?? 鎖扣結構更安全：避免松動造成信號不穩定

03｜典型應用場景 ??

BNC 公轉母連接器常見于各種射頻與視頻信號場景中：

  • ?? 視頻監控：用于同軸延長、設備接口重定向

  • ?? 廣播電視系統：75Ω 視頻信號優化傳輸

  • ?? 測試測量儀器：示波器、頻譜儀、信號源

  • ?? 通信設備：射頻信號轉換、設備中轉

  • ?? 工程安裝維保：快速適配接口、免改線

當你需要“臨時過渡”“延長幾厘米”“改一下接口方向”時，它基本就是最佳解決方案。

04｜BNC 公對母連接器規格參數??

項目 技術參數
連接方式 BNC 公頭 ? BNC 母座
阻抗類型 50Ω / 75Ω
鎖定方式 卡口旋鎖式
屏蔽結構 全金屬屏蔽外殼
導體材料 黃銅鍍鎳 / 鍍金觸點
頻率范圍 0～3GHz（依結構略有變化）
安裝方式 直接插裝，無需工具
應用系統 RF 射頻 / 視頻監控 / 儀器測量

05｜支持線束定制（OEM/ODM）??

為滿足工程項目需求，我們可提供：

  • ?? BNC 公轉母延長線（各長度可定制）

  • ?? BNC 公頭／母頭與 RG174／316／SYV75-3 定制線束

  • ?? BNC—SMA／BNC—N／BNC—IPEX 等混合跳線

  • ?? 屏蔽雙層／防水版／柔性版線束加工

  • ?? 工程打號、束線、標簽、噴碼服務

全程支持批量生產、樣品加急、準確阻抗調校。

工程師選型建議（實用貼）??

選擇 BNC 公母轉換件時，可參考以下重點：

  • 阻抗需匹配系統
    視頻一般用 75Ω；射頻多為 50Ω

  • 優先選擇全金屬結構
    抗干擾更強，對于監控工程必選

  • 注意插拔方向
    彎頭 / 轉接類型可根據布線合理選擇

  • 如需戶外使用
    建議搭配防水結構或使用防水膠封裝

  • 高頻測試場景
    選低損耗、高精度鍍金觸點版本

簡而言之：
“信號越關鍵，越要選更高規格的公母轉換器。”

關于我們（品牌信息）??

我們深耕工業連接器與線束加工 15+ 年
主營 BNC/SMA/N/FAKRA/HSD/M 系列工業連接器與線束定制
支持 OEM/ODM、工程選型、批量定制、快速打樣

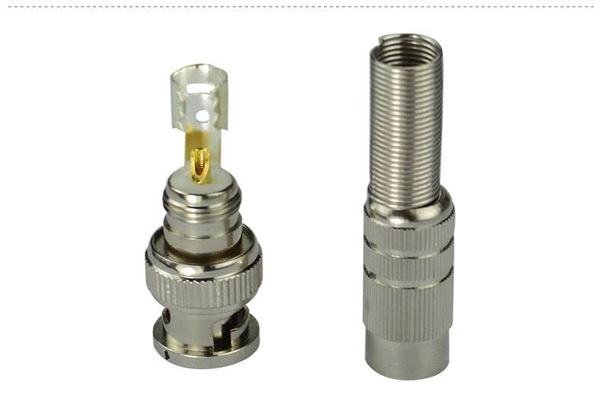

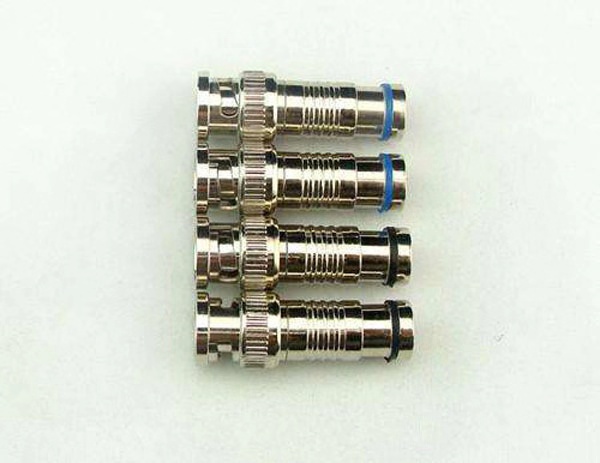

BNC連接器公頭：精密結構，穩定信號連接

/在： /通過：

在射頻與視頻信號傳輸系統中，BNC連接器公頭（BNC Male Connector）
憑借結構緊湊、連接穩定、傳輸性能優良等特點，被廣泛應用于測試儀器、安防監控、
廣播系統和工業控制等領域。作為國內射頻連接器制造領域的專業企業，
德索精密工業（東莞）堅持以高標準制造與精密工藝，為客戶提供高性能、高可靠的BNC系列產品。

一、BNC連接器公頭的結構特點

BNC連接器采用 卡口式（Bayonet Lock） 結構，安裝快捷、鎖定可靠。德索精密生產的BNC公頭具備：

  • 卡口式鎖緊結構：輕旋1/4圈即可快速完成插拔；
  • 高精度中心針設計：鍍金處理，降低接觸電阻；
  • 抗腐蝕外殼：黃銅鍍鎳，機械強度高；
  • 阻抗可選：50Ω / 75Ω 全系列；
  • 多類型結構：壓接式、焊接式、夾板式、PCB型等多種形式。

二、典型應用領域

BNC連接器公頭因其性能穩定、兼容性強，被廣泛應用于：

  • 視頻監控系統（CCTV）
  • 測試與測量儀器（示波器、頻譜儀）
  • 無線通信與射頻模塊
  • 工業自動化控制系統
  • 廣播電視設備與視音頻系統

在這些高頻場景中，德索BNC公頭以其穩定性和低損耗特性，成為工程項目的可靠選擇。

三、德索精密工業的制造優勢

1. 高精度制造

使用進口CNC多軸加工設備，對中心針、卡口槽、外殼尺寸進行嚴格公差控制，保證連接一致性。

2. 高性能材料

  • 導體：鍍金黃銅/鈹銅，導電性強；
  • 絕緣：PTFE高頻介質，低介電損耗；
  • 外殼：鍍鎳處理，提升抗腐蝕性與耐久度。

3. 嚴格的質量檢測

每個產品均經過：

  • 駐波比（VSWR）測試
  • 耐壓測試
  • 接觸電阻測試
  • 插拔壽命測試

4. 支持OEM/ODM定制

可根據客戶需求定制線纜規格、接口結構、面板尺寸及電氣性能。

四、技術參數（德索標準規格）

項目 性能指標
阻抗 50Ω / 75Ω
頻率范圍 DC ~ 4GHz
駐波比（VSWR） ≤1.3（典型值）
接觸電阻 中心針 ≤ 6mΩ
插拔壽命 ≥ 500次
絕緣電阻 ≥ 1000MΩ
工作溫度 -55℃ ~ +155℃

五、總結

BNC連接器公頭 是高頻信號傳輸系統中不可或缺的重要組件，其性能直接關系到信號的穩定性與系統可靠性。
德索精密工業依托東莞成熟的制造體系與豐富的射頻工程經驗，為客戶提供高精度、高可靠的BNC射頻連接產品。

德索，讓每一次連接都精準可靠。

BNC夾板連接器：高精度夾持結構，穩固信號傳輸

/在： /通過：

在射頻連接系統中，連接的穩定性與信號完整性密不可分。
BNC夾板連接器以其穩固的機械結構和優良的電氣性能，成為測試儀器、監控系統、廣播設備等高頻信號傳輸領域的重要組成部分。
作為國內精密射頻連接器的領先制造商，德索精密工業致力于為客戶提供高可靠、高一致性的BNC夾板解決方案，讓每一次連接都穩定如初。

? 一、BNC夾板連接器的結構特征

BNC連接器（Bayonet Neill–Concelman）以其雙卡口快速連接設計著稱，而“夾板型”BNC則在結構上增加了面板固定支撐，進一步提升了安裝牢固度與抗振性能。

結構優勢如下：

  • ?? 夾板固定設計：通過螺母與夾板結構固定在面板上，防松防振，適合高密度安裝環境；

  • ?? 卡口式連接：實現快速插拔與穩定鎖定，便于測試與維護；

  • ?? 優質導體材料：中心針鍍金，確保低接觸電阻與優異導電性能；

  • ?? 高強度外殼：黃銅鍍鎳結構，抗腐蝕、耐沖擊；

  • ? 標準阻抗設計：50Ω/75Ω可選，滿足不同信號系統需求。

這種結構不僅保證了物理連接的穩固，也在長期工作環境中有效避免信號抖動與連接松動的風險。

?? 二、BNC夾板連接器的典型應用

由于其可靠的機械固定方式和出色的信號傳輸性能，BNC夾板連接器被廣泛用于：

  • ?? 廣播電視設備：作為視頻信號傳輸接口，確保畫面清晰穩定；

  • ?? 測試與測量儀器：用于示波器、信號分析儀、頻譜儀等設備；

  • ?? 監控與安防系統：實現攝像頭與主機間的穩定視頻信號傳輸；

  • ?? 通信與實驗平臺：適合射頻模塊、天線接口等高頻應用；

  • ?? 工業自動化設備：用于高可靠性信號采集與控制系統。

BNC夾板連接器在結構穩固與信號純凈之間達到了良好的平衡，成為工程師設計高可靠系統時的優選方案。

?? 三、德索精密工業的制造優勢

? 1. 精密制造，細節決定品質

德索精密采用高精度CNC數控設備，對螺紋、卡口、夾板螺母等部件實行微米級加工，
確保裝配間隙一致，插拔順暢且信號路徑保持穩定。

? 2. 材料優選，性能穩定

所有BNC夾板連接器均選用高導電黃銅與鍍金中心針，
絕緣材料采用PTFE高頻介質，耐高溫、低介質損耗，確保信號在高頻傳輸中的完整性。

? 3. 全面檢測，品質可控

德索建立完善的檢測體系，包括導通電阻測試、插拔壽命測試、駐波比測試等，
保證每一件產品出廠前都能滿足高頻通信的嚴格標準。

? 4. 定制化設計能力

支持客戶針對面板厚度、接口形式、電纜類型進行個性化定制，
為測試系統、設備制造商提供專屬連接解決方案。

?? 四、主要技術參數

技術指標 德索BNC夾板連接器性能參數
阻抗 50Ω / 75Ω 可選
頻率范圍 DC ~ 4GHz
駐波比（VSWR） ≤1.3（典型值）
接觸電阻 中心針 ≤ 6mΩ
插拔壽命 ≥500次
耐壓強度 ≥1500V RMS
工作溫度 -55℃ ~ +155℃

這些參數代表了德索產品在高頻傳輸領域中長期穩定運行的核心競爭力。

?? 五、德索精密工業的技術實力

德索不僅是一家連接器制造商，更是一家以技術驅動的精密制造企業。
從結構設計、模具加工、表面處理到組裝檢測，
德索實現了全流程自主控制，確保產品性能的一致性與可靠性。

公司通過了 ISO9001、IATF16949、RoHS、REACH 等多項認證，
產品廣泛應用于通信設備、測試儀器、工業自動化及國防電子等高端領域，
并出口至歐洲、北美及東南亞市場。

? 結語

BNC夾板連接器 是兼顧結構穩定與信號純凈度的專業射頻連接方案。
德索精密工業憑借高精度制造能力與嚴格的質量體系，
為客戶提供性能優異、可靠耐用的BNC系列產品。
在高頻信號傳輸與儀器連接領域，德索始終堅持——
“讓每一次連接都精準可靠”。

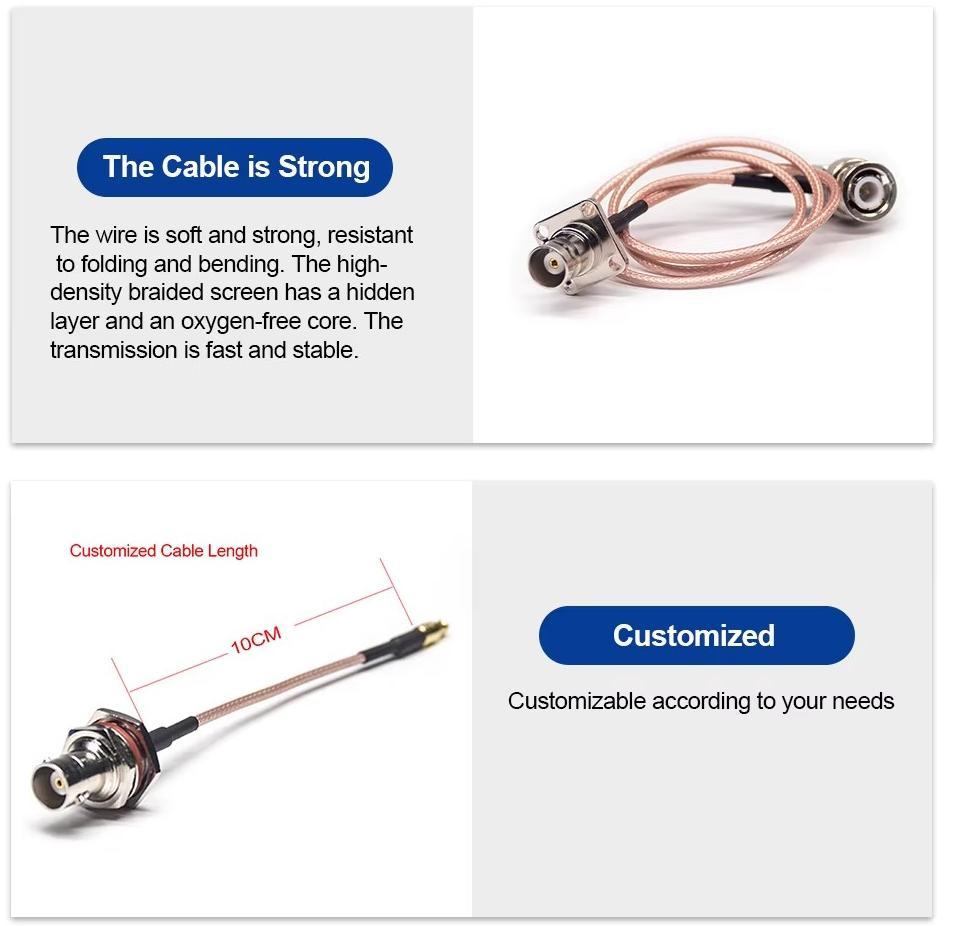

BNC PCB線束 | 穩定信號傳輸的工業連接方案

/在： /通過：

在現代電子通信、工業自動化與測試測量領域中，BNC PCB線束 已成為高頻信號傳輸中不可或缺的關鍵部件。
它不僅決定信號的傳輸效率與穩定性，更影響整個系統的抗干擾能力與可靠性。
作為國內精密連接器制造領域的代表企業，德索精密工業（DeSuo Precision Industry） 通過高標準制造工藝與豐富的工程經驗，為客戶提供高品質的 BNC PCB線束解決方案，助力設備實現高效、穩定的信號互聯。

?? 一、什么是BNC PCB線束？

BNC PCB線束 是將 BNC連接器 與 同軸線纜 一體化組裝后，再通過 板端（PCB端）接口 與電路系統連接的線束組件。
它能夠在設備的主板、電路模塊與外部信號源之間建立穩定的傳輸通道，確保高頻信號的高保真傳輸。

與傳統焊接連接方式相比，BNC PCB線束在 安裝便捷性、信號完整性與可維護性 上具有顯著優勢，因此在 視頻信號傳輸、射頻通信、監控設備、測試儀表 等行業中被廣泛應用。

?? 二、BNC PCB線束的結構組成

?? 1?? BNC連接器端

采用標準的 Bayonet Nut Coupling（卡口式鎖緊結構），操作便捷、插拔快速、接觸穩定。
支持 50Ω 與 75Ω 阻抗匹配，滿足不同系統的信號需求。

?? 2?? 射頻同軸線纜部分

根據應用場景選用不同型號的同軸線，如 RG-58、RG-174、RG-179 等，
具有 低損耗、高柔性、強屏蔽 等特性，確保信號在高頻段仍保持穩定傳輸。

?? 3?? PCB端接口（Board-end）

提供 直式、彎式、穿板式 等多種結構可選，
支持 SMT貼片焊接 與 直插式安裝（Through Hole），
適配多種PCB布局和空間設計需求。

? 三、德索BNC PCB線束的核心優勢

? 1. 高頻低損傳輸性能

德索BNC PCB線束在結構與材料上進行優化設計，
阻抗嚴格控制在標準范圍內，有效減少信號反射與傳輸損耗，
確保視頻與射頻信號的高保真輸出。

?? 2. 穩定可靠的機械結構

卡口式鎖緊結構搭配鍍金觸點，
實現高強度固定與低接觸電阻，
即使在震動或移動場合下也能保持穩定連接。

?? 3. 優異的環境適應性

采用鍍鎳金屬外殼與高性能絕緣材料，
具備防潮、防腐蝕、抗老化特性，
可在高溫、濕熱或電磁干擾環境中穩定運行。

?? 4. 多樣化定制方案

德索支持根據客戶的設備接口形式與信號需求，
定制線纜長度、阻抗參數、安裝方式與包裝方案，
滿足從 視頻監控系統 到 射頻測試平臺 的多樣化需求。

?? 四、BNC PCB線束的典型應用領域

應用場景 功能說明
?? 視頻監控系統 實現攝像頭信號與主板之間的高質量視頻傳輸
?? 射頻通信設備 連接天線、功放與PCB主板，確保射頻信號穩定
?? 測試與測量儀器 實驗設備信號輸入輸出端的可靠連接
? 工業自動化系統 控制信號與檢測模塊的高抗干擾傳輸
?? 科研與軍工設備 高頻、低噪聲系統中的信號互聯解決方案

?? 五、為什么選擇德索精密工業？

作為專業的連接器與線束解決方案提供商，德索精密工業 始終堅持“以精密制造驅動可靠連接”的理念。
在BNC PCB線束領域，德索憑借以下優勢深受全球客戶信賴：

  • ?? 研發實力強：自主設計BNC接口結構，支持特殊定制需求；

  • ?? 制造能力高：CNC高精度加工 + 自動化裝配生產線；

  • ?? 檢測標準嚴：全流程電氣、阻抗、插拔壽命與耐環境測試；

  • ?? 服務響應快：支持樣品打樣、小批量試產與批量交付。

?? 六、總結 | 精密制造 · 穩定傳輸 · 德索品質

BNC PCB線束 作為現代高頻系統中信號傳輸的關鍵節點，
不僅承擔著信號傳遞的任務，更代表著系統穩定運行的基礎。

選擇 德索精密工業 的BNC PCB線束，
就是選擇 高質量、高可靠、高適配性 的連接方案。
無論是工業控制、通信傳輸，還是科研測試，
德索都能為您提供一站式射頻連接解決方案。

?? 立即聯系德索，獲取專屬的BNC PCB線束定制方案與技術支持！

BNC射頻同軸連接器：瞬斷瞬連間的高頻信使

/在： /通過：

在測試臺的密集線纜間，在通信設備的接口陣列中，它頻頻閃現——BNC射頻同軸連接器，以一聲清脆的“咔嗒”完成連接，用簡潔的卡口結構，在瞬斷瞬連之間，傳遞著高頻信號的穩定與可靠。它不似螺紋鎖緊那般緩慢，卻以迅捷與精準，成為射頻世界中不可或缺的“高頻信使”。在需要頻繁插拔、快速部署的場景中，BNC連接器以其便捷的卡口式鎖緊結構，成為工程師手中的“快槍手”。無需工具，單手操作，0.5秒完成連接或斷開——它讓測試更高效，讓維護更從容。而在每一次快速切換的背后，是精密的同軸結構對信號完整性的默默守護。

快，是它的節奏；穩，是它的內核
它采用中心針+外導體+卡口鎖緊的三段式設計，確保電氣連續性與機械可靠性并存。50Ω標準阻抗貫穿始終，從DC至4GHz甚至更高，信號在頻繁切換中依然保持低反射、低損耗。它知道：快，絕不能以犧牲性能為代價。

它是射頻系統中的“流動哨兵”
在示波器與探頭之間，它傳遞著納秒級的瞬態信號；
在視頻監控系統中，它承載著高清模擬視頻的連續幀流；
在廣播設備與發射機之間，它完成信號鏈路的快速搭接與切換。
它不常居中心，卻始終在關鍵鏈路的節點上，來回穿梭，使命必達。

結構精巧：快而不糙，簡而有度

  • 卡口式鎖緊機構：兩步完成鎖付，防誤脫設計確保連接穩固；
  • 中心導體精密對準：確保插針與插座完全同軸，減少信號失真；
  • 屏蔽外殼360°接地：有效抑制電磁干擾，維持系統電磁兼容性；
  • 多種安裝形式：直式、彎式、面板式、電纜式，適配不同布局需求。

嚴苛驗證：在頻繁中檢驗可靠

  • 插拔壽命測試：500次插拔后，接觸電阻無顯著上升，信號穩定性如初；
  • 高頻性能測試：在3GHz下，駐波比＜1.2，插入損耗＜0.2dB；
  • 環境適應性：通過溫度循環、濕熱、振動測試，適用于工業與戶外場景；
  • 抗干擾能力：在強電磁場中，仍能保持信號純凈，無雜波引入。

型號演進：從通用到專業，覆蓋多元場景

  • BNC-J / BNC-K：標準插頭與插座，廣泛用于測試測量、音視頻設備；
  • BNC-50J / BNC-75J：分別適配50Ω與75Ω系統，精準匹配不同阻抗鏈路；
  • 高壓型BNC：支持數千伏耐壓，用于醫療成像與高能信號傳輸；
  • 三同軸BNC：增加屏蔽層，用于高抗干擾要求的精密測量環境。

應用場景：在流動中建立連接

  • 電子實驗室中的示波器、信號發生器接口
  • 廣播電視系統的視頻信號傳輸鏈路
  • 安防監控系統的高清模擬攝像頭連接
  • 醫療設備中ECG、超聲信號的采集接口
  • 工業自動化測試系統中的快速對接模塊

結語：

它不追求永恒的連接，
卻在每一次“瞬斷瞬連”中，
兌現著對穩定的承諾。

BNC射頻同軸連接器，
以快為形，以穩為魂，
在高頻的脈動中，
做那個——
來去自如，卻從不失約的信使。

彎角之姿：BNC彎式插座在空間褶皺中點亮信號通路

/在： , /通過：

它不走直線，卻比誰都更懂“捷徑”；它以一道優雅的彎角，破解了設備內部最棘手的布線困局——它是BNC彎式插座，在狹小空間的褶皺里，以柔韌之姿，點亮高頻信號的通行之路。在電子設備日益緊湊的今天，直線連接早已成為奢侈。當電路板密布元器件，當機箱空間寸土寸金，當線纜需要90度轉身卻不能折損信號——BNC彎式插座，便以45°或90°的謙卑彎角，悄然登場。它不是叛逆的“拐彎”，而是智慧的“轉向”，在物理的極限中，為信號開辟出一條流暢的綠色通道。

它是緊湊設備的“空間魔術師”
在小型化儀器、高密度模塊、嵌入式系統中，直式插座常因空間不足而“插不進去”。而彎式BNC插座，像一位懂得“側身而過”的舞者，將連接方向巧妙偏轉，節省縱深空間達30%以上。它讓線纜自然貼合機箱內壁，避免擠壓、彎折過度，既保護線纜，也提升整機可靠性。

它是高頻信號的“彎道守護者”
彎，不等于妥協。BNC彎式插座在結構設計上精打細算：

  • 內部導體連續彎曲，減少信號反射與駐波；
  • 屏蔽腔體一體化成型，確保電磁屏蔽完整性；
  • 阻抗恒定50Ω，高頻性能與直式插座媲美；
  • 鍍金觸點+金屬卡扣，保障接觸可靠，插拔順暢。

即便路徑彎曲，信號依然“直行”——這是它的承諾。

它是現場安裝的“救場王”
在機柜密集、走線復雜的現場，工程師常常面臨“線太硬，插不上”的窘境。BNC彎式插座，像一位“懂你難處”的老伙計，讓線纜自然過渡，無需強行扭轉。尤其在振動環境中，它還能減少應力集中，避免接口松動或焊點斷裂。

設計之巧：在彎與直之間，尋找最優解

  • 90°直角設計：最大化節省空間，適合面板密集區域；
  • 45°斜角版本：兼顧空間與布線靈活性，適用于復雜走向；
  • 面板安裝型：螺母鎖緊，防松防震，適合工業現場；
  • PCB直焊式：精準對位，確保電氣性能穩定。

每一處彎角，都是結構與電氣的平衡藝術。

測試驗證：彎，也要經得起考驗

  • 電氣性能測試：在1GHz、3GHz、6GHz頻段下，駐波比、插入損耗均達標；
  • 機械耐久性：5000次插拔后，接觸電阻無明顯變化；
  • 振動與沖擊：模擬運輸與運行環境，無松脫、無信號中斷；
  • 溫度循環：-40°C至+85°C反復循環，材料無變形、性能無衰減。

應用場景：彎出智慧，連通世界

  • 通信設備：5G小基站、光模塊接口
  • 醫療儀器：內窺鏡系統、監護設備信號端口
  • 工業控制：PLC模塊、機器視覺相機連接
  • 測試測量：便攜式示波器、頻譜儀接口
  • 航空航天：機載電子系統空間優化設計

結語：

它不執著于筆直，卻更懂得如何抵達；
它以彎角之姿，化解空間的困局；
在信號的世界里，路徑可以彎曲，
但連接的可靠，永遠筆直。

BNC彎式插座，
在方寸之間，
用一次優雅的轉身，
點亮了高頻信號的通路。

它是電子設計中的——
智慧拐點，可靠連接。

微小的尺寸，巨大的責任——BNC插座小而艱巨的任務

/在： /通過：
它只有拇指大小，卻扛著“信號不丟、畫面不花”的千鈞重擔；它靜靜嵌在設備面板上，不聲不響，卻要在高頻、高壓、高干擾的戰場上，守住每一分信號的純凈——它是BNC插座，工業與電子世界里那個“個頭最小、膽子最大”的守門員。
別看它小，它可是信號世界的安檢門：所有高頻數據、視頻流、射頻脈沖，都得從它這道“小門”通過。插頭一旋，咔噠鎖定，接觸可靠，屏蔽嚴密——稍有松動，示波器就“花屏”，直播就“卡頓”，雷達就“失聯”。它的任務，小得看不見，卻重得不能錯。
它是實驗室的“信號哨兵” 在精密儀器前，科研人員屏息凝神，BNC插座卻早已進入戰備狀態。每一次示波器捕捉納秒級脈沖，每一次頻譜儀分析微弱信號，都依賴它實現低駐波比、高阻抗匹配的連接。它不說話，但它的穩定，決定了數據是否可信。
它是廣播臺的“畫面守門人” 在電視直播的倒計時中，攝像機信號正通過BNC插座涌入切換臺。它承受著每秒數億次的信號震蕩，卻始終穩如泰山。防水型號頂住戶外暴雨，抗振結構扛住轉播車顛簸。它知道：哪怕一次接觸不良，就是全國觀眾的“黑屏事故”。
它是軍用系統的“神經接口” 在雷達、電子戰設備中，BNC插座連接著關鍵射頻鏈路。極端溫度、強電磁場、劇烈震動——它用鍍金觸點、金屬外殼、360°屏蔽環，構筑起一道信號防火墻。在戰場上，它傳遞的不是數據，是決策的命脈。
小身材，大工程：制造背后的“微雕藝術”
BNC插座的“小而強”，源于廠家對毫米級精度的極致追求：
微型車削：黃銅本體經CNC精雕，孔徑、螺紋誤差小于0.01mm；
鍍層科技：觸點鍍金3微米以上，確保低電阻、抗氧化；
屏蔽設計：金屬外殼與編織層緊密接觸，實現全頻段電磁屏蔽；
插拔壽命：5000次以上反復插拔，依然緊固如初。
每一顆BNC插座，都是微米級的工業藝術品，是“小而美、小而強”的真實寫照。
測試：在極限中，檢驗“隱形英雄”
電氣測試：駐波比＜1.2，插入損耗＜0.2dB；
環境測試：-55°C至+125°C循環，鹽霧試驗48小時；
機械測試：扭矩、抗拉、振動全項達標；
壽命驗證：自動化設備模擬萬次插拔，數據全程記錄。
應用場景：小插座，大舞臺
醫療超聲設備中的信號接口
5G基站射頻模塊的連接樞紐
工業機器視覺系統的視頻傳輸
航天測控系統的數據中轉站
結語：
它小如紐扣，卻連接著世界的信號脈搏； 它靜默無言，卻守護著每一次精準測量與實時直播。
微小的尺寸，承載著巨大的責任； 艱巨的任務，藏在每一次可靠的旋緊之中。
BNC插座， 用毫米級的身軀， 完成著兆赫級的使命。
它是電子世界里， 最不起眼，卻最不能缺席的—— 信號守護者。

解析BNC插座核心作用：為射頻設備搭建可靠信號通路

/在： , , , , , , , /通過：
“師傅，為啥射頻設備非得用 BNC 插座？普通插座不能傳信號嗎？”
在射頻測試車間里，BNC 插座是連接示波器、信號發生器、雷達模塊的 “關鍵橋梁”。新人常疑惑它的特殊性 —— 明明看著和普通插座差別不大，卻能在高頻場景下穩定傳信號。其實 BNC 插座的核心價值，就在于解決射頻設備 “信號易衰減、易受干擾” 的痛點，從結構設計到性能參數，每一處都為 “可靠傳信號” 服務。今天就從工程師視角，拆解 BNC 插座的三大核心作用，帶你看懂它為啥是射頻設備的 “標配”。

一、核心作用一：阻抗匹配，減少射頻信號反射

射頻信號最怕 “阻抗不匹配”—— 信號在插座與電纜的連接處反射，會導致信號衰減、測試數據不準。而 BNC 插座的核心設計，就是通過精準阻抗控制，讓信號 “順暢通過”。
市面上的 BNC 插座分 50Ω 和 75Ω 兩種：50Ω 款適配射頻測試設備（如示波器、信號發生器），75Ω 款適配視頻傳輸設備（如監控攝像頭）。它的內部導體采用純銅或銅鍍銀材質，外殼與屏蔽層緊密貼合，能將阻抗誤差控制在 ±2Ω 以內。去年有個客戶用普通插座接射頻模塊，測試信號反射率達 25%，換成 50Ω BNC 插座后，反射率直接降到 3% 以下，測試數據立馬精準。
對射頻設備來說，BNC 插座就像 “信號的導航儀”，通過精準阻抗匹配，避免信號走 “回頭路”，確保高頻信號（最高支持 11GHz）傳輸時衰減最小。

二、核心作用二：屏蔽抗干擾，隔絕外部電磁干擾

射頻信號很 “敏感”—— 車間里的電機、電線產生的電磁干擾，會讓信號 “變味”。BNC 插座的雙層屏蔽設計，能為信號搭建 “防護盾”。
它的外殼用黃銅鍍鎳材質，內部有獨立屏蔽腔，當電纜插入時，屏蔽層會與插座外殼緊密接觸，形成完整的屏蔽回路。實測數據顯示，優質 BNC 插座的電磁屏蔽衰減≥90dB，能有效隔絕外界干擾。之前有個客戶在電機車間測試射頻模塊，用普通插座時信號雜波多，換成 BNC 插座后，雜波完全消失，模塊正常工作。
在工業環境或多設備密集場景，BNC 插座的抗干擾能力尤為關鍵，它能確保射頻信號不受 “鄰居設備” 影響，保持穩定傳輸。

三、核心作用三：機械穩固，適應高頻設備頻繁插拔

射頻測試中，插座需要頻繁插拔（如每天測試幾十次樣品），普通插座用幾個月就會松動，而 BNC 插座的機械結構設計，能承受高頻次插拔且保持穩定。
它采用 “卡口式鎖定” 結構 —— 插入時旋轉 90° 即可鎖定，拔插力控制在 10-15N 之間，既不會太松導致接觸不良，也不會太緊導致插拔困難。同時，插座的針芯采用耐磨材質，插拔壽命可達 500 次以上。車間里的 BNC 插座，即使每天插拔 20 次，用 1 年多依然接觸良好，沒有出現松動問題。
對需要頻繁測試的射頻設備來說，BNC 插座的穩固性直接決定了工作效率，能減少因插座松動導致的返工，降低維護成本。

四、選 BNC 插座別踩坑：記住這 3 點

要讓 BNC 插座充分發揮作用，選型時得避開這些誤區：
  1. 別混用阻抗：射頻測試選 50Ω，視頻傳輸選 75Ω，混裝會導致信號反射，比如用 75Ω 插座接示波器，測試數據會偏差；
  2. 優先選工業款：民用 BNC 插座屏蔽性差，使用壽命短，射頻設備要選帶工業認證的款式，確保屏蔽衰減≥85dB；
  3. 檢查插拔力：優質 BNC 插座插拔順暢，無卡頓感，若插拔過緊或過松，可能是內部結構不合格，別購買。

結語：BNC 插座，射頻設備的 “信號守護者”

對射頻設備來說，BNC 插座不是 “普通連接件”，而是確保信號可靠傳輸的 “關鍵一環”—— 它通過阻抗匹配減少信號反射，用屏蔽設計隔絕干擾，靠穩固結構適應頻繁插拔。選對、用好 BNC 插座，才能讓射頻設備發揮最佳性能，避免因信號問題導致的測試失誤或設備故障。下次再看到射頻設備上的 BNC 插座，就知道它背后藏著這么多 “信號保護” 的設計了。
? 老周?射頻測試車間工程師
?? 聊 BNC 插座技術，也講射頻設備實操干貨
BNC 50Ω母頭直式法蘭盤式座子

bnc連接器公司質量怎么區分【工廠課堂】

/在： /通過：

市面上，生產bnc連接器的公司有很多，作為消費者要怎么知道哪一家bnc連接器公司生產的產品質量好呢，bnc連接器公司產品質量又該如何區分呢？下面德索五金電子工程師就來科普一下bnc連接器公司質量怎么區分，主要從兩個方面，具體如下：

第一、可用吸鐵石進行吸附測試：一般情況下只有卡口彈簧和尾部彈簧為帶鐵質材料；線夾和插針為銅質，其他部件為鋅合金。

第二、可刮開表面鍍層看材質：通過金屬利器刮開表面的鍍層直觀的看材質，例如刮開線夾、插針、屏蔽套筒鍍層直觀對比產品材質。

讀完上文之后，您對于“bnc連接器公司質量怎么區分”應該非常清楚了吧，更多“bnc連接器公司質量怎么區分”的知識，小編會繼續編輯整理發布在bnc知識中心與您分享。東莞市德索五金電子電子科技有限公司17年專業于BNC連接器、bnc線束、bnc轉接頭，bnc配件等生產研發，產品品類已達20000余種,完全能夠滿足各類高端客戶對質量的需求。
