關于BNC連接器怎么和線接起來的問題，是很多用戶比較關心的。何為BNC連接器，BNC連接器也被稱為視頻監控頭，在安防監控工程、音頻視頻工程中比較常用，屬于同軸電纜連接器的范疇。關于bnc連接器怎么和線接起來，網上有很多種接法，下面，德索五金電子將跟您聊聊bnc連接器怎么和線接起來以及BNC接頭的制作方法。

在制作BNC接頭之前，我們需要準備一些工具，剝線鉗，BNC接頭(公頭)，同軸線纜(75-5等視頻線纜)，尖嘴鉗，電烙鐵，萬用表，焊錫，松香，BNC接頭母頭，刀片。接下來就教您bnc連接器怎么和線接起來的內容。

第一步：將電烙鐵插上電預熱;將準備好的電烙鐵、電纜、BNC頭、尖嘴鉗等放置一邊備用。

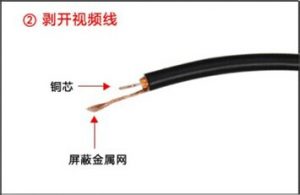

第二步：將視頻同軸電纜使用剝線鉗剝開1cm左右，接著將視頻線纜的包裹銅芯的塑膠用刀片削掉，露出0.5cm左右的銅芯。

如果電纜的屏蔽層比較好、線網比較多的情況下，可以將屏蔽層適當剪掉些方便穿入BNC負極。

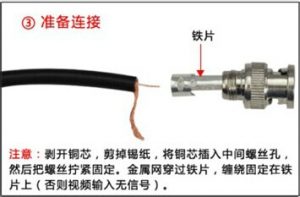

然后將BNC負極與線纜的屏蔽層擰到一起，銅芯和屏蔽層用焊槍焊上少量的錫。

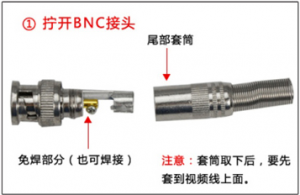

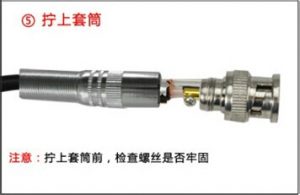

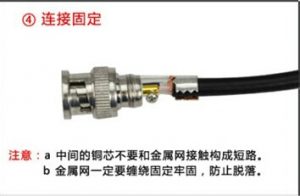

第三步：將BNC的外殼尾部穿到電纜上，將電纜銅芯插到BNC頭中間的小孔里也就是BNC的正極，屏蔽層附在BNC頭負極用鉗子掐緊，固定住，然后開始焊接。

第四步：焊接完成之后，用萬用表測試絕緣和導通。BNC接頭母頭測試連接正確與否。

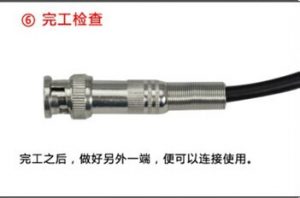

至此，一個完美實用的BNC頭就做好了。兩端做同樣的頭，就成了一個視頻線，直接連接攝像機與監視器，或攝像機與DVR了。

閱讀完上述內容之后，您對于bnc連接器怎么和線接起來這個問題應該已經了解得差不多了，如果您還有其他關于BNC連接器方面的問題，可以直接向我們的工程師發送問題郵件，我們會第一時間給您回復。德索五金電子，專業的BNC接頭、接口、連接器生產商，十三年的生產研發經驗，ISO認證，一年內免費質保，廣大客戶可放心采購。

對于連接器相關的從業人員，對于莫仕連接器一定不會陌生，下面，本公司編輯部特別轉述了一篇關于莫仕針對bnc射頻連接器與組件改產查看體驗的新聞，旨在讓大家更好的了解與bnc射頻連接器相關的知識。

Molex 推出全新射頻產品線 BNC 射頻連接器與組件。Molex 此次創新針對領先的 8K 高速、高清晰度電視 (HDTV)、視頻設備以及攝像頭制造商而設計，其回波損耗性能超出 SMPTE 2082-1 標準，在將來拓展帶寬的過程中無需再更改連接器硬件。

新型的 BNC 射頻連接器產品線有助于幫助客戶應對諸多的挑戰。通過傳輸頻率高達 12 GHz 的信號，該連接器采用了具有市場上最佳阻抗的匹配組件。Molex 的 12 GHz BNC 射頻連接器與組件可使用戶超出串行數據傳輸的性能要求，適合攝像頭、監視器和交換裝置之類的 8K 高清電視及視頻設備。提高的帶寬有助于承載 8K 高清視頻應用所需的更多數據，實現頂尖的性能，并且使設備的 OEM 可以利用單一的視頻端口來取代 4K 高清視頻設備中的三個端口。設備靈活性上的選項則包括直角、垂直和穿板式的印刷電路板配置。

Molex 的 12 GHz BNC 射頻連接器與組件采用 75 歐姆的阻抗，向下兼容 3 GHz 75 歐姆的 BNC 連接器。此次新設計的主要推動力來自于對廣播電視市場上用戶對 8K HDTV 產品的預計需求。電影電視工程師學會定期更新對硬件設計的標準，這意味著業內人員會不斷的經歷各種變化。Molex 提供的連接器與組件超越了 8K HDTV、8K 高清視頻以及各種廣播應用的串行數據傳輸標準，幫助客戶保持領先。這類產品還可在未來實現帶寬的拓展而無需更改硬件。

Molex 產品經理 Kerrie Chen 表示：“我們密切關注客戶的要求，為 8K 視頻改進設備。越來越多的廣播設施，尤其是那些現場直播體育賽事的機構，都在尋求著不斷增強觀看者的體驗。Molex 的 BNC 射頻連接器與組件可以使高清的分辨率提高一倍。Molex 是最早滿足或超出電氣性能目標水平的供應商之一。”

關于莫仕BNC射頻連接器與組件改善查看體驗的內容就介紹到這里了，更多與bnc連接器相關的技術文檔、新聞資訊，您可以上我們的bnc產品專題查看更多，專題地址：http://m.beijingqilin.com/gongtoumutou/。如需采購bnc連接器相關產品，除了莫仕連接器這樣的知名廠商以外，您還可以考慮一下德索電子的bnc系列產品，質量上絕對讓你放心，通過了ISO認證，符合國際環保的需求，并且承諾客戶一年內免費質保。

在此，德索bnc連接器生產廠商本著“精誠合作、不斷創新”的發展思路一如既往的為廣大國內外客戶提供優質的產品與服務，并熱誠歡迎廣大客戶朋友前來參觀指導、洽談業務。德索五金電子有限公司成立于05年，是一家集新產品研發、生產、售銷于一體的專業bnc連接器制造企業。公司主導產品為：bnc連接器，bnc轉接頭、bnc線纜等射頻連接器產品為主體，大部份產品通過了ISO認證。

聽慣了BNC接頭、BNC接口、BNC連接器，如果此時問您什么是BNC插頭，你會不會覺得有些懵逼。下面德索電子工程師，將會為您介紹一些BNC插頭方面的知識，讓您對BNC產品有一個更深的了解。

在行業內，BNC插頭也被人叫做Q9頭，它是一種標準型的同軸電纜連接器，主要用于視頻監控和網絡工程的范圍，用以實現從設備到電纜或從電纜到設備之間的抗干擾連接。

視頻監控所用BNC頭特性阻抗為75歐姆，網絡電纜所用BNC頭特性阻抗為50歐姆。目前，網絡電纜的使用已經越來越被雙絞線和光纖所取代，所以BNC頭絕大部分是用于視頻監控領域。同軸電纜兩端通過BNC接頭連接T型BNC頭，通過T型BNC頭連接網卡，用同軸電纜組網需在同軸電纜兩端制作BNC接頭.

BNC連接器包括： BNC-T型頭，用于連接計算機網卡和網絡中的纜線;BNC桶型連接器，用于把兩條細纜連接成一條更長的纜線;

BNC轉接頭BNC纜線連接器，用于焊接或擰接在纜線的端部;BNC終端器，用于防止信號到達電纜斷口后反射回來產生干擾。終端器是一種特殊的連接器，他內部有一個精心選擇的匹配網絡電纜特性的電阻。

閱讀完上述內容之后，您對于BNC插頭知識應該有個基本認識了，若您還有更多關于BNC插頭方面的問題，需要咨詢，請直接發送郵件給我們的工程師，我們會第一時間給您答復。德索電子，十三年BNC插頭生產經驗，ISO認證，按照ROSH標準生產，達到國際環保要求，一年內享受質保服務，廣大客戶可以放心采購。
